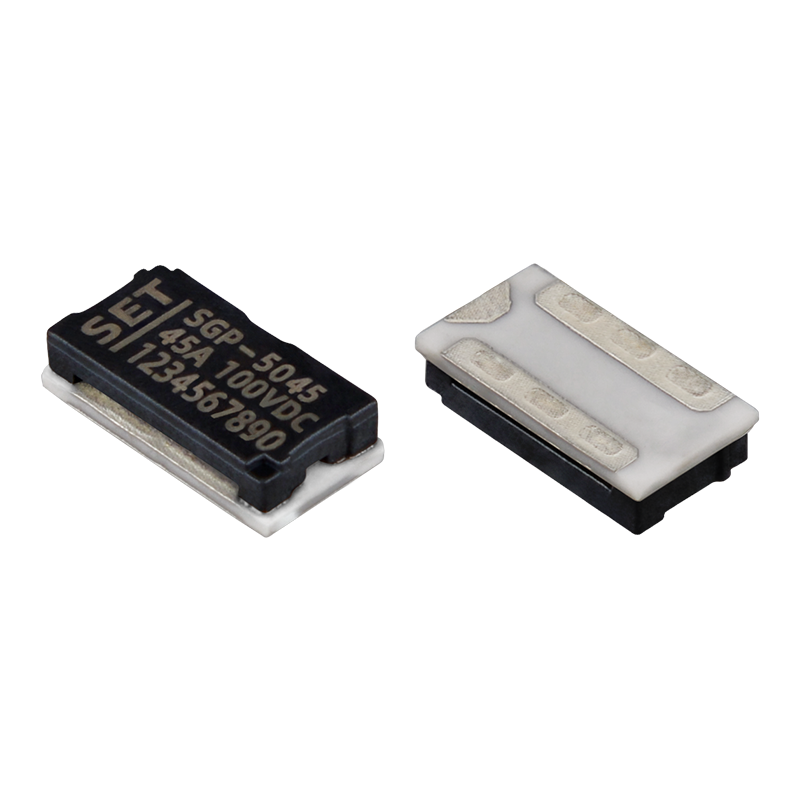

热断保护器（TBP）是由感温体、助熔断剂、发热元件、盖子和环氧树脂构成。在充/放电回路中，增加热断保护器（TBP），可对锂离子电池回路进行二次保护，在发生过电流、过电压时触发动作，减少锂离子电池发生起火或爆炸风险。

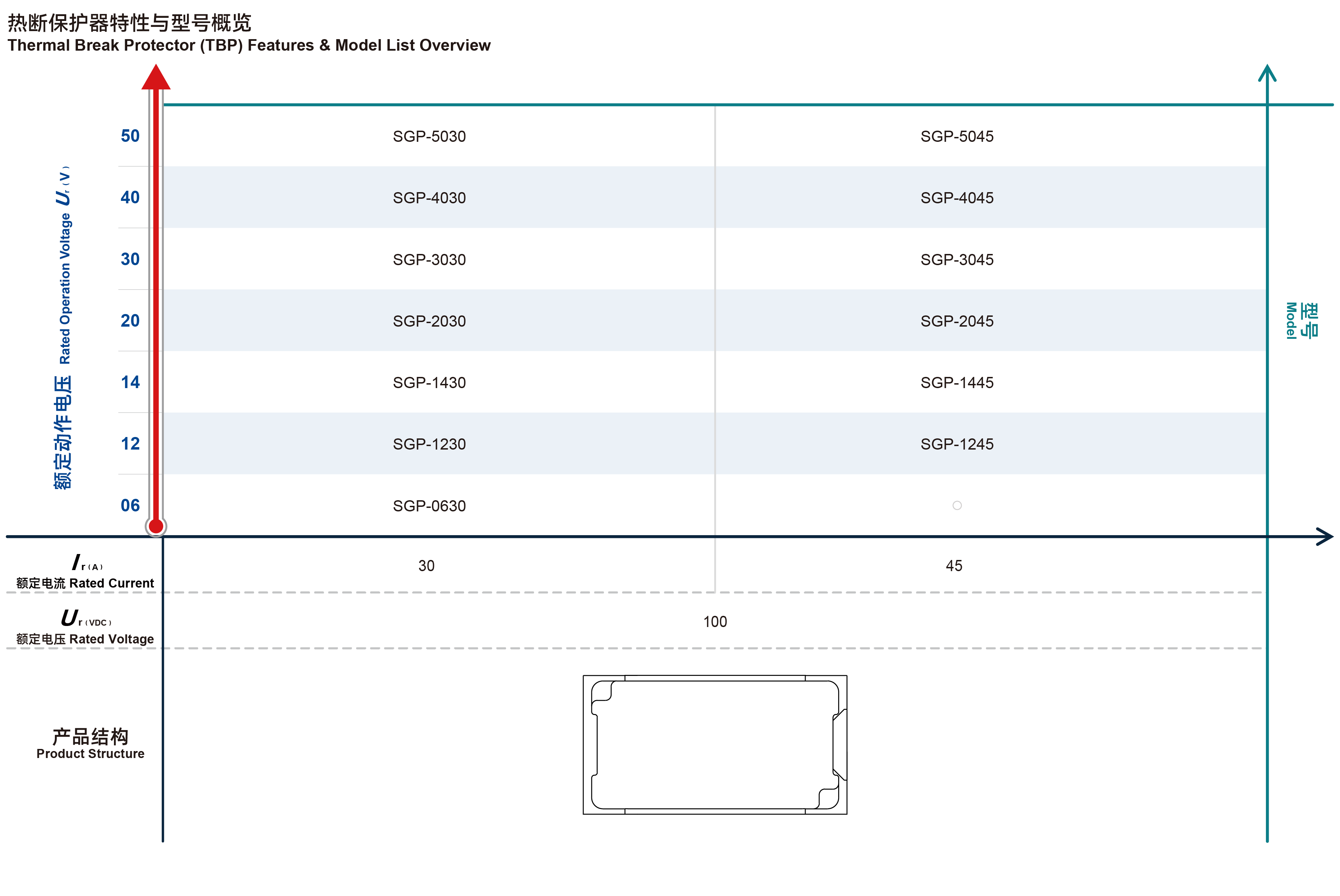

赛尔特公司（SET safe  SET fuse）的热断保护器涵盖额定电流（30、45）A、额定电压100VDC、动作电压范围（6.0 ~ 72.0）VDC，符合RoHS & REACH。

热断保护器 Thermal Break Protector（TBP)

具有加热电阻，可导通加热电阻切断电路的保护器。

主电路 Main Circuit (MC)

电路中用作闭合或断开电路的开关器件的所有导电部件。

控制电路 Control Circuit (CC)

除主电路外，接入电路中用作开关电器的闭合操作和、或断开操作的开关电器所有导电部件。

I_r

额定电流 Rated Current

热断保护器分类用，允许用于电路并安全断开的最大电流。

U_r

额定电压 Rated Voltage

热断保护器分类用，允许用于电路并安全断开的最高电压。

F_H

发热元件 Feed Heater

利用电能达到加热效果的元器件。

分断能力 Breaking Capacity

以规定的电压在规定的使用条件和工作条件下熔断体能分断的预期电流值。

动作电压范围 Range of Operation Voltage

在规定条件下，保护器可正常动作断开的电压。

表面贴装

PCB安装、焊接

l  电动工具

l  蓄电池

l  便携式移动电源

l  电动摩托车

l  电动自行车

l  家庭储能

赛尔特质量方针

提供业界领先的产品

设计

高可靠性的设计、严苛的验证与批量试产确保能量产的质量水平。

原材料供应商

选择关键原材料：必须来自具有质量管理体系（ISO9001、IATF16949）认证的制造商。

年度或季度审核供应商。

来料质量检查（IQC）

AQL(MIL-STD-105E，GB/T2828.1-2012)，尺寸、功能、外观检验、RoHS、REACH 测试或供应商检测报告确认。

文件

根据材料技术指标、设计数据、质量要求，为每种原材料制定相应的《进料检验规范》，文件编号（01-QA-06-xxx）。

测试设备和工具

投影仪、工具显微镜、盐雾试验机、万能材料试验机、光谱分析仪等。

生产、工艺

在线检验和测试（功能100%自动测试）。

文件

产品制造工艺流程图；

失效模式及后果分析 (FMEA)；

品质控制计划 (QCFC)；

标准检验程序 (SIP)；

作业指导（WI）等。

在线测试和检验

电阻测试系统（100%自动测试）。

100%外观检验和电子显微镜检验等。

过程质量控制（IPQC）巡检

外观检验、尺寸、功能抽检等。

成品质量控制（FQC）抽检

AQL(MIL-STD-105E，GB/T2828.1-2012)，外观检验、尺寸、功能抽检、RoHS & REACH 抽检。

可靠性测试

试验规范 (01-TE-01-xxx)，包括外观要求、电气性能、机械性能、焊接性能、环境测试和寿命测试等22项，例如：

内电阻测试；

分断能力测试；

绝缘电阻测试；

高低温循环；

标准老化等。

出货质量控制（OQC）

AQL(MIL-STD-105E，GB/T2828.1-2012)，包装、标签、数量检验。

机构

机构认证年度、季度监督审核。

管理系统

ISO9001（德国TUV批准并颁发证书，年度监督审核）；

ISO14001、ISO45001等（年度监督审核）。

点击查看证书

环境

符合 RoHS、REACH要求。

使用

1. 大气压：（80 ~ 106 ）kPa，海拔高度：（-500 ~ 2000）m。

2. 通电时请勿直接触摸TBP本体或引线，以免引起灼伤或触电。

3.“电流承载能力”与“受控熔断时间”可能会由于基板热容量等条件变化而发生变动。所以请在客户实际使用的基板上进行组装确认。一般情况下，多层基板、双面铜箔、基材厚度增加等原因，可能会引起通电极限电流（电流承载能力）变大，切断时间增长的情况。

4. 本产品是针对一般的电子设备的标准用途来设计制造的，因此并未设想到本产品被用于危害生命或财产等用途（军事，医疗用途等）。

安装

1. 贴片式表面安装。

2. 安装过程和安装后不宜对保护器本体施加机械应力。

3.热断保护器在实装前和实装后，如果进行清洁（超声波或者清洁剂），保险丝表面的助焊剂会流失，从而出现无法满足规格的情况。如果本产品接触到清洁剂，也有可能发生同样的情况。因此请避免对本产品进行清洗，也请注意如果对本产品进行了清洗，我们将不提供品质保证。

4. 已经焊锡实装又取下来的产品，请不要再次使用。

5. 如果对热断保护器进行树脂封装，树脂可能会流到产品内部而导致不能满足规格，所以请避免树脂封装。也请注意进行了树脂封装的产品，我们将不提供品质保证。

6. 关于搭载本产品的基板，请确认端子与焊盘切实接触，端子P1－P3之间、P2－P3之间的电阻值应在加热电阻器的电阻范围内。

焊接参数

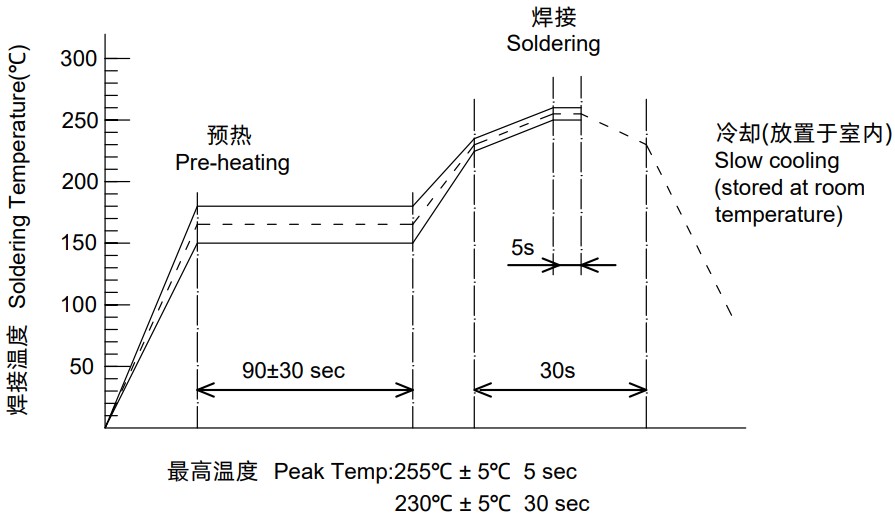

1. 回流焊曲线

2. 推荐的手工焊参数

烙铁温度 :（300 ± 5）℃

焊接时间 :≤ 3 s

更换

热断保护器是不可修复的产品。基于安全原因，替换时应使用同类别同型号的热断保护器并且严格按照同样的方法正确安装 。

存储

1.热断保护器须存储于(10 ~ 30) °C 、湿度(30 ~ 70)% RH的条件，没有急剧温度变化，空气中无腐蚀性气体及大量灰尘的阴凉处。本产品应在收到货物后一年内用完。

2. 本产品采用银端子。银容易与硫化性的气体反应，可能发生变色等变质的情况，请充分注意如下的保管环境。

(1)即使未开封，也请遵守存储第1条的保管条件。

(2)开封后，请使用气体防护性比较高的袋子（铝箔袋等）来密封，按照存储第1条的保管条件进行保存。
