MOV 34S_CHN_SETsafe & SETfuse.pdf

PDF文件包含：技术参数、认证信息、包装、结构图、术语、型号说明、安装、使用环境条件、注意事项等信息。

厦门赛尔特电子有限公司

Xiamen SET Electronics Co., Ltd.

● 环氧树脂包封

● 硅树脂包封

● 低泄漏电流

● 无极性，对称的伏安特性

● 工作温度范围: 低温: -40 °C, 高温: 85 °C

● 满足RoHS & REACH要求

通孔（Through Hole）

径向（Radial）

● 电源

● 家用电器

● 工业设备

● 防雷插座

● 通讯设备

全球化认证，全方位放心。

下面证书(PDF文件)只用于在网页浏览，证明该产品已获得认证。如需要完整版本证书，请联系：sales@SETfuse.com

UL （美国）：

标准：UL 1449

证书号：E322662

UL_MOV_SETsafe & SETfuse.pdf

cUL （加拿大）：

标准：CSA C22.2 NO.269.5-17

证书号：E322662

cUL_MOV_SETsafe & SETfuse.pdf

TUV （德国）：

标准：IEC 61051-1：2007 / IEC 61051-2-2：1991 / IEC 61051-2-2：1991

证书号：J 50234701

TUV_MOV_34S_SETsafe & SETfuse.pdf

●  其它温度

●  引线长度

●  编带包装

●  绝缘引线

●  镀锡铜线或CP线

对于产品质量，我们的目标是行业领先！我们通过以下流程确保产品质量达到预期目标。

质量方针

设计

高可靠性的设计、严苛的验证与批量试产确保能量产的质量水平。

供应商选择与来料控制

合格的原材料、获得质量管理体系（ISO9001、IATF16949）认证的制造商。

来料质量检查 IQC（尺寸、功能、外观抽样检测、RoHS、REACH 测试或供应商检测报告确认）。

生产过程

生产过程在线检查和测试（功能100%测试）。

过程质量控制 IPQC（尺寸、功能、外观抽样检测）。

成品与可靠性

成品质量控制FQC（尺寸、功能、外观、RoHS、REACH抽样检测）。

可靠性测试（抽样测试）。

出货

出货质量控制 OQC（包装、标签、数量检验）。

客户特殊要求100%确认。

机构与体系

机构、安规认证年度、季度监督审核。

质量管理体系（德国TUV认证，颁发证书并年度监督审核）。

质量管理体系证书下载链接（IATF 16949、ISO 9001）：

https://www.setsafe.cn/Support/Management-System-Certificate-Download.html

赛尔特 (SETsafe | SETfuse)

SET

金属化氧物压敏电阻 (MOV) 是以氧化锌 (ZnO) 为主要成分的非线性电阻元件，该元件浪涌电流耐量及非线性系数非常大，在阈值电压以下时，电阻非常高，几乎没有电流流过，如果超过该阈值电压，电阻急剧降低，可以泄放大电流。由于具备这种特性，MOV作为电子、电气设备的保护元件，对异常电压的吸收，雷击浪涌的吸收等发挥着很大的作用。

赛尔特（SETsafe | SETfuse）公司的压敏电阻（MOV）具有高通流密度、低限制电压、良好的交流耐受能力，可以根据客户要求定制。

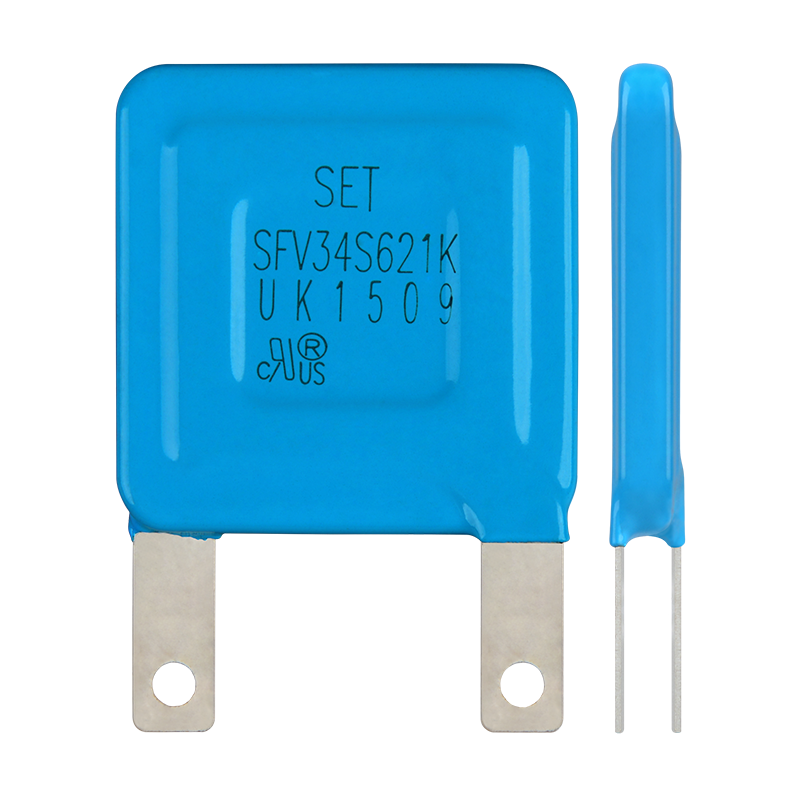

SFV34S 系列

赛尔特2000年成立于中国厦门市。产品销往40多个国家和地区，主要客户分布于新能源、储能、通信、防雷器、电源、照明、家电、移动设备、医疗等领域，其中包含多家世界500强的企业。产品取得CCC、CQC、UL、cUL、cULus、VDE、TUV、PSE、KC、CE等认证（每个产品有不同，以实际获得的证书为准 ），满足RoHS、REACH要求。

进一步了解

产品目录下载链接：

https://www.setsafe.cn/Support/Datasheet-Download/Over-Voltage-Protection/Metal-Oxide-Varistor-MOV-and-MOV-Disk-Standard-Type.html

管理体系证书下载链接（IATF 16949、ISO 9001、ISO 14001、ISO 45001、ISO 50001、等）：

https://www.setsafe.cn/Support/Management-System-Certificate-Download.html

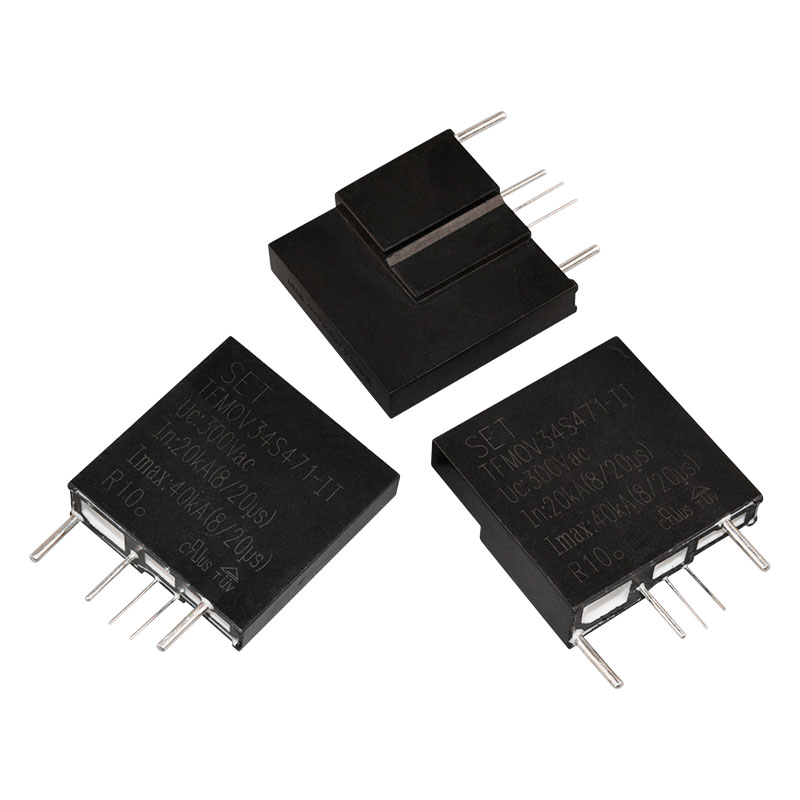

TFMOV34S 系列

推荐理由：芯片采用SFV34S系列、并带热保护功能。

最大连续工作电压 (U_c)：30 ~ 750 VAC

标称放电电流 (I_n) (8 / 20 μs)：10 ~ 20 kA

最大放电电流 (I_max) (8 / 20 μs)：20 ~ 40 kA

TFMOV34SxxxL 系列

推荐理由：芯片采用SFV34S系列、并带热保护功能。卧式安装更低高度。

标称放电电流 (I_n) (8 / 20 μs)：10 ~ 20 kA

最大放电电流 (I_max) (8 / 20 μs)：20 ~ 40 kA

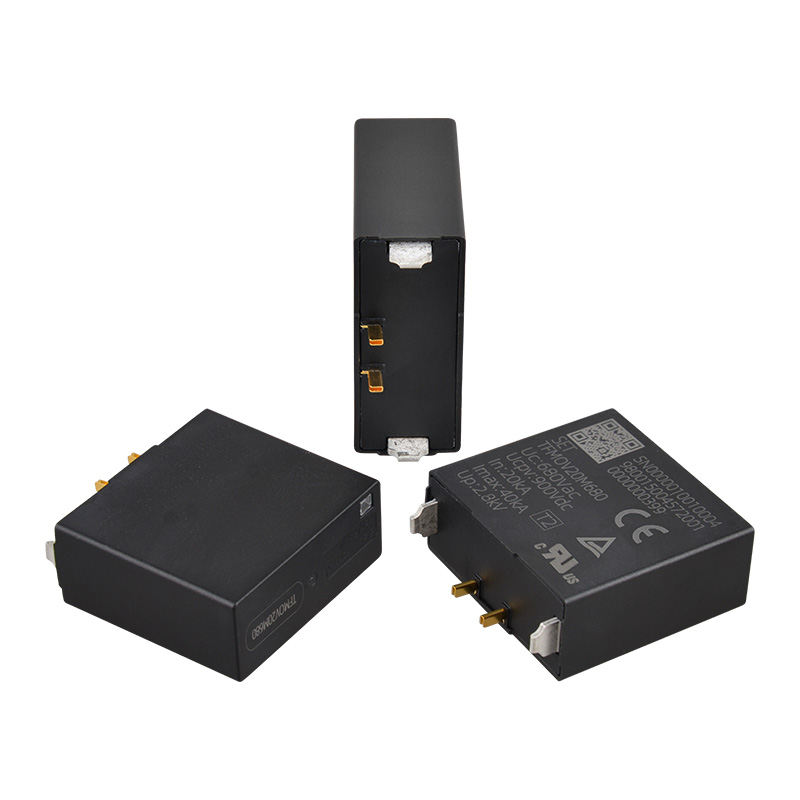

TFMOV20M 系列

推荐理由：芯片采用SFV34S系列、并带热保护功能。机械脱扣方式更快响应。

最大连续工作电压 (U_c)：50 ~ 750 VAC

最大连续工作电压 (U_cpv)：500 ~ 1000 VDC

标称放电电流 (I_n) (8 / 20 μs)：20 kA

最大放电电流 (I_max) (8 / 20 μs)：40 kA

热保护型压敏电阻（TFMOV）是压敏电阻（MOV）与热保护脱离部件的组合。MOV存在老化特性，TFMOV能够在MOV劣化或失效时，通过热保护部件的动作将MOV从主回路中脱离。常用于光伏逆变器、通信设备、机房电源等对可靠性和耐候性要求高的场所。
