2024年-2026年版本：

采购此版本产品，以此份数据参考。如已经交易产品是2021年-2023年版本，但想切换到2024年-2026年版本，请咨询相关销售人员。

DC-ATCO TGH(850VDC)_CHN_SETsafe & SETfuse.pdf

2021年-2023年版本：

采购此版本产品，以此份数据参考。

DC-ATCO TGH(Axial)_CHN_SETsafe & SETfuse.pdf

PDF文件包含：技术参数、认证信息、包装、结构图、术语、型号说明、安装、使用环境条件、注意事项等信息。

点击链接跳转到样品需求页面：

https://www.setsafe.cn/Support/Sample-Request.html

或 邮件：sales@SETfuse.com

或 联系本页面 “客服”相关人员 。

或 联系赛尔特销售人员。

厦门赛尔特电子股份有限公司

Xiamen SET Electronics Co., Ltd.

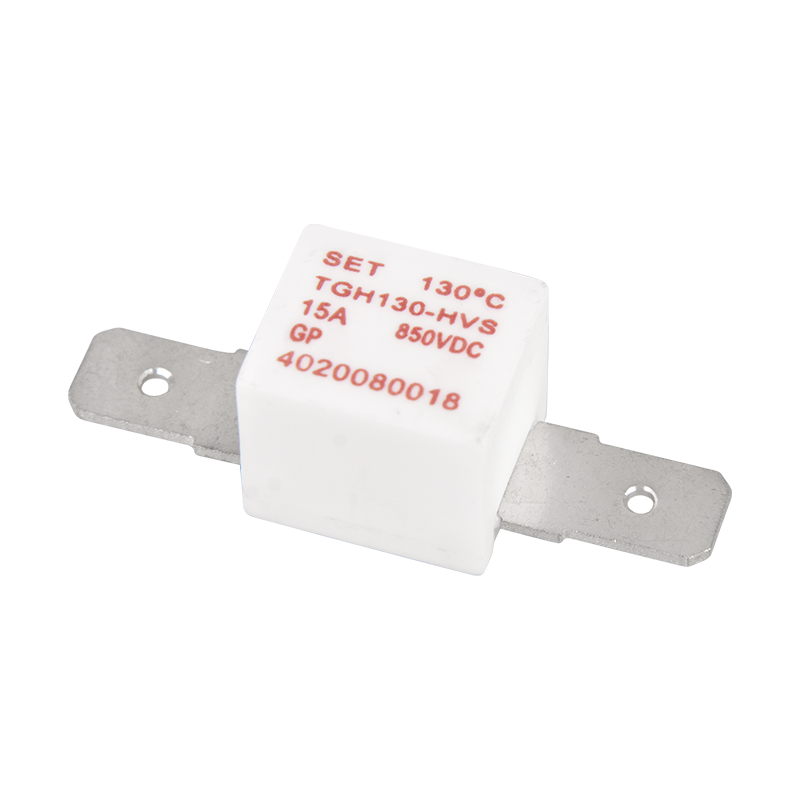

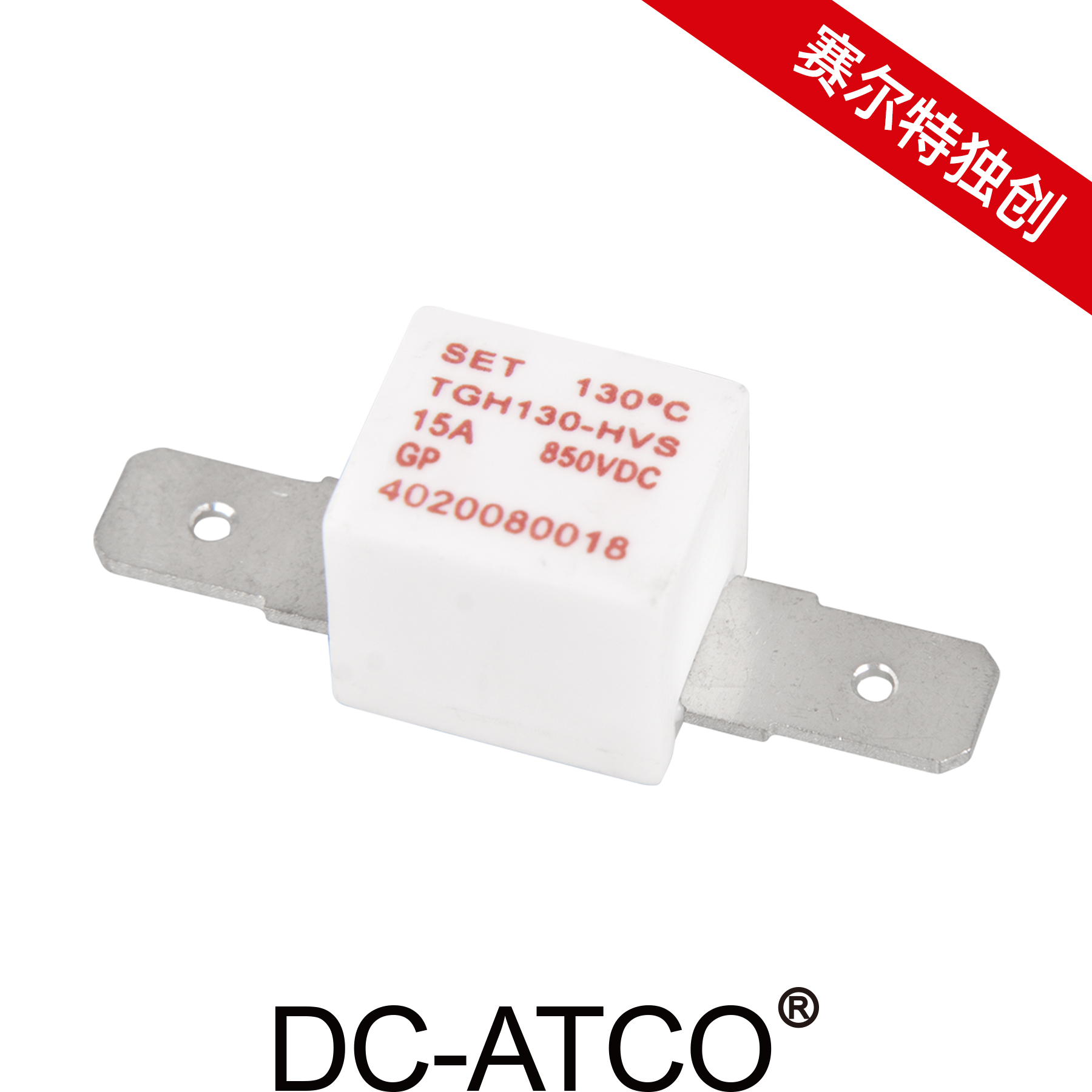

直流温度保险丝-合金型Direct Current Thermal-Link Alloy Type（DC-ATCO）是一种利用低熔点合金（即热元件）受热达到设定熔断温度时熔断的特性来控制熔断电路的温度保险丝。直流温度保险丝-合金型（DC-ATCO）主要由电极片、外壳、低熔点合金（即热元件）、助熔断剂、熔丝、填充料和封口树脂组成。

直流温度保险丝-合金型（DC-ATCO）广泛应用于电气设备及电动汽车的过温保护。在正常工作情况下，低熔点合金（即热元件）串接于两电极引脚之间，当直流温度保险丝-合金型（DC-ATCO）感受到异常发热并达到设定的熔断温度时，低熔点合金（即热元件）熔化，并在助熔断剂的作用下快速收缩至引脚两端，从而断开电路。

赛尔特公司（SETsafe | SETfuse）的直流温度保险丝-合金型（DC-ATCO）分为轴向型和径向型两种结构，额定动作温度：（76 ~ 230）°C、额定电流：（1 ~ 200）A，额定电压：（24 ~ 850）VDC，安规认证包括：UL、cUL、CCC、CB，符合RoHS、REACH要求。

●  0 ~ 850 VDC 工作电压

● 动作温度精确

● 陶瓷外壳

● 一次性动作不可复位

● 满足RoHS & REACH要求

螺栓（Stud）

轴向（Axial）

可下载产品结构3D图，帮助你提升设计效率，创造更多伟大的产品。

DC-ATCO_TGH series_3D_SETsafe & SETfuse.zip

● 电池冷却系统

● 预先充电电阻

● 汽车空调

● 加热器

全球化认证，全方位放心。

下面证书(PDF文件)只用于在网页浏览，证明该产品已获得认证。如需要完整版本证书，请联系：sales@SETfuse.com

UL （美国）：

标准：UL 60691

证书号：进行中

cUL （加拿大）：

标准：CAN-CSA-E60691

证书号：进行中

● 额定动作温度

● 电极片的形状

对于产品质量，我们的目标是行业领先！我们通过以下流程确保产品质量达到预期目标。

质量方针

设计

高可靠性的设计、严苛的验证与批量试产确保能量产的质量水平。

供应商选择与来料控制

合格的原材料、获得质量管理体系（ISO9001、IATF16949）认证的制造商。

来料质量检查 IQC（尺寸、功能、外观抽样检测、RoHS、REACH 测试或供应商检测报告确认）。

生产过程

生产过程在线检查和测试（功能100%测试）。

过程质量控制 IPQC（尺寸、功能、外观抽样检测）。

成品与可靠性

成品质量控制FQC（尺寸、功能、外观、RoHS、REACH抽样检测）。

可靠性测试（抽样测试）。

出货

出货质量控制 OQC（包装、标签、数量检验）。

客户特殊要求100%确认。

机构与体系

机构安规认证年度、季度监督审核。

质量管理体系（德国TUV认证，颁发证书并年度监督审核）。

质量管理体系证书下载链接（IATF 16949、ISO 9001)
