气体放电管（GDT）是一种在金属电极和金属化陶瓷的空间里，充入一定比例的惰性气体或其它混合气体等放电介质，经过高温封接而成单间隙或多间隙的开关型防护器件。当被保护的电路或设备受到浪涌冲击时，放电管将从高阻抗状态变为低阻抗状态并释放浪涌能量，降低电路残压，进而保护设备或人身免受瞬态过电压的危害。

赛尔特公司（SETsafe | SETfuse）的气体放电管（GDT）产品电压70 ~ 4500 V，通流（@8/20 μs）0.5 ~ 200 kA全系列覆盖，被广泛应用在信号、电源及各类端口的过压防护；安规认证包括：UL、cUL、TUV，满足RoHS、REACH要求。

V_s

直流击穿电压  D.C. Spark-over Voltage

气体放电管两端施加一个缓慢上升使其击穿的直流电压。

— (IEC 61643—311)

V

冲击击穿电压  Impulse Spark-over Voltage

从施加给定波形的冲击起直至开始有电流流通的这段时间内，气体放电管两端子上出现的最高电压。

— (ITU - T K.12)

V_a

弧光电压  Arc Voltage

在低阻抗或正常动作状态下,弧光电流流过气体放电管时的电压降。

— (IEC 61643 - 311)

V_gl

辉光电压  Glow Voltage

辉光电流流经期间，跨越气体放电管的电压降的峰值，它有时也被称为辉光模式电压

— (ITU - T K.12)

8/20 μs

8/20冲击电流  8/20Current Impulse

一个上升时间为8 µs，半峰值时间为20 µs的冲击电流波形。

— (IEC 61643 - 11)

1.2/50 μs

1.2/50 冲击电压   1.2/50 Voltage Impulse

一个上升时间为1.2 µs，半峰值时间为50 µs的冲击电压波形。

— (IEC 61643 - 11)

I

交流放电电流  Alternating Discharge Current

流经气体放电管的近似正弦交流电流的有效值。

— (ITU - T K.12)

I_n

标称放电电流  Nominal Discharge Current

允许通过气体放电管波形为8/20 µs冲击电流值。

— (IEC 61643 - 11)

I_max

最大放电电流  Maximum Discharge Current

允许通过气体放电管波形为8/20 µs冲击电流最大值，该参数由制造厂商自行规定，一般I_max大于I_n。

— (IEC 61643 - 11)

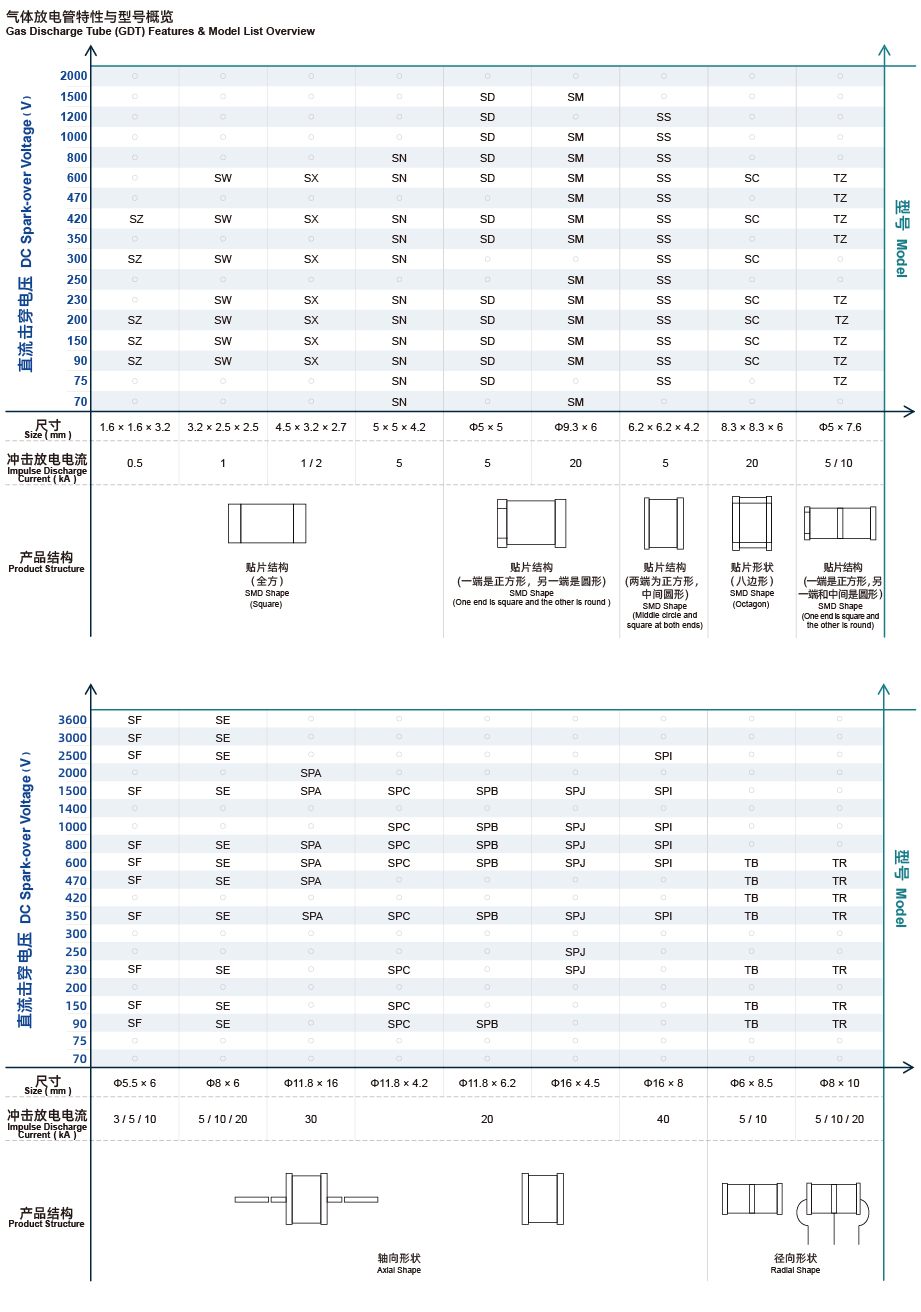

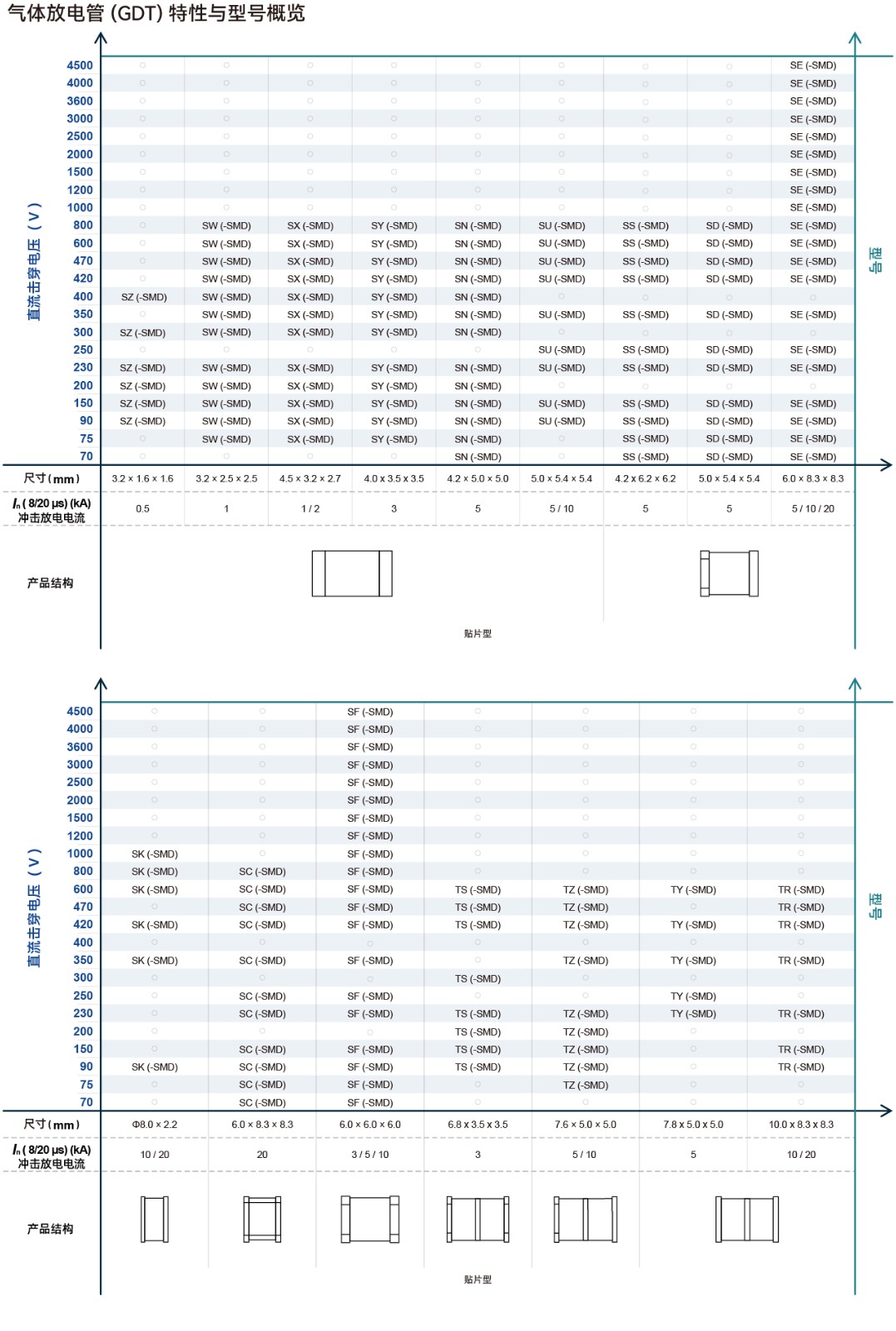

通孔（Through Hole），表面贴装（Surface Mount）

表面安装（SMD），轴向（Axial），径向（Radial）

电源防护

交流电源防护

所有的电信设备网络、家用电子设备等都是通过电力线网络显示在过压浪涌的环境中。在这些情况下，气体放电管（GDT）和压敏电阻（MOV）的组合提供的保护。相位和中性导线连接到两个保护元件的接地电位（电路如图所示）

气体放电管选用原则：

AC110 V：选用  230 / 270 V，I_n = 3 / 5 / 10 / 20 / 及20 kA以上。

AC230 V：选用  470 / 600 V，I_n = 5 / 10 / 20 / 及20 kA以上。

AC380 V：选用  800 / 1000 / 1500 V，I_n = 5 / 10 / 20 / 及20 kA以上。

可选赛尔特气体放电管 (GDT) 产品系列：

SE系列

SF 系列

SPA 系列

SPB 系列

SPC 系列

SPJ 系列

SPI 系列

交流电源板载防护

气体放电管选用原则：

AC110 V：选用  230 / 270 V，I_n = 3 / 5 / 10 / 20 / 及20 kA以上。

AC230 V：选用  470 / 600 V，I_n = 5 / 10 / 20 / 及20 kA以上。

AC380 V：选用  800 / 1000 / 1500 V，I_n = 5 / 10 / 20 / 及20 kA以上。

耐高压 (Hi-pot) 测试（满足UL要求）

AC1000 V，选用2000 V 3 s。

AC1250 V，选用2500 V 3 s。

AC1500 V，选用3000 V 3 s。

AC1850 V，选用 3600 V 3 s。

可选赛尔特气体放电管 (GDT)产品系列：

SE 系列

SF 系列

直流电源（DC 24 / 48 / 60 V）防护

气体放电管选用原则：

90 / 230V，I_n =20 kA。

可选赛尔特气体放电管 (GDT)产品系列：

SC 系列

SM 系列

通信系统保护方案

电话、传真、Modem和数据线防护

在电话、Modem和数据线路中有敏感和精密的电子元件；设备输入口带有避雷器的典型保护电路，这些避雷器可以防止常见的共模模式干扰电压，即两上出现的浪涌电压。在发生过电压时，现浪涌电流将通过避雷器通释放到大地保护双绞线。

气体放电管选用原则：

230 / 350 / 420 V。

可选赛尔特气体放电管 (GDT)产品系列：

SF 系列

SD 系列

TZ 系列

信号线防护

信号线一般没有接地连接。两信号线间浪涌保护装置将使设备在浪涌来前，阻止设备输入端口的两线形成的电压差。 一般信号线因工作电压低，线间的压差较小

气体放电管选用原则：

90 / 230 / 350 / 420 V。

可选赛尔特气体放电管 (GDT)产品系列：

SF 系列

SD 系列

机顶盒（STB）、电缆同轴、天馈防护

由于气体放电管的低电容(小于1.0pF)，在同轴线缆中对高频信号的不会干扰系统。避雷器包含在同轴保护模块中，它连接在中央导体和屏蔽模块之间。根据应用情况，建议将保护模块的屏蔽模块或外壳接地

气体放电管选用原则：

90 / 150 / 230 V，I_n =10 / 20 kA。

可选赛尔特气体放电管 (GDT)产品系列：

SE 系列

SC 系列

SM 系列

RS485 / RS232接口防护

RS485/232在数据通信网络中的长距离和电磁噪音的环境中有效的使用。在工业环境中，为满足于EMC规则的需要，做端口防护。在发生过电压时，避雷器通过传导浪涌电流到底来保护这两条线路和后级器件

气体放电管选用原则：

90 / 230 V，I_n =5 kA

可选赛尔特气体放电管 (GDT)产品系列：

TZ 系列

以太网 / PoE浪涌防护

由雷电或线路电源故障引起的电信系统中的过电压可能会损害敏感的电子电路。保护器件设计在设备内部端口，以避免这种浪涌或电源故障造成的损坏。设计主要考虑GDT的SMD小体积、大通流、高绝缘和低电容。典型的应用是路由器和交换机中的以太网接口、贴片面板、调制解调器、机顶盒、IPTV、xDSL+、WLAN-AP。

气体放电管选用原则：

90 / 230 / 350 / 420 V，I_n =2 / 5 kA，SMD。

可选赛尔特气体放电管 (GDT)产品系列：

SW 系列

SX 系列

TZ 系列

赛尔特质量方针

提供业界领先的产品

设计

高可靠性的设计、严苛的验证与批量试产确保能量产的质量水平。

原材料供应商

选择关键原材料：必须来自具有质量管理体系（ISO9001、IATF16949）认证的制造商。

年度或季度审核供应商。

来料质量检查（IQC）

AQL(MIL-STD-105E，GB/T2828.1-2012)，尺寸、功能、外观检验、RoHS、REACH 测试或供应商检测报告确认。

文件

根据材料技术指标、设计数据、质量要求，为每种原材料制定相应的《进料检验规范》，文件编号（01-QA-06-xxx）。

测试设备和工具

投影仪、工具显微镜、盐雾试验机、万能材料试验机、光谱分析仪等。

生产、工艺

在线检验和测试（功能100%自动测试）。

文件

产品制造工艺流程图；

失效模式及后果分析 (FMEA)；

品质控制计划 (QCFC)；

标准检验程序 (SIP)；

作业指导（WI）等。

在线测试和检验

直流击穿电压、绝缘电阻测试（100%自动测试）等。

过程质量控制（IPQC）巡检

外观检验、尺寸、功能抽检等。

成品质量控制（FQC）抽检

AQL(MIL-STD-105E，GB/T2828.1-2012)，外观检验、尺寸、功能抽检、RoHS & REACH 抽检。

可靠性测试

试验规范 (01-TE-01-xxx)，包括外观要求、电气性能、机械性能、焊接性能、环境测试和寿命测试等17项，例如：

直流击穿电压测试；

放电电流测试；

低温测试；

高温测试等。

出货质量控制（OQC）

AQL(MIL-STD-105E，GB/T2828.1-2012)，包装、标签、数量检验；

客户特殊要求100%确认。

机构

机构认证年度、季度监督审核。

管理系统

ISO9001（德国TUV批准并颁发证书，年度监督审核）；

ISO14001、ISO45001等（年度监督审核）。

点击查看证书

环境

符合 RoHS、REACH要求。

使用方法

1. 在电源线路中最大运行电压超过气体放电管的最小开启电压时，不能使用气体放电管。

2. 气体放电管在长时间电流压力下会变热（起火），这种过载将使连接器失效或器件损坏。

3. 如果气体放电管的接触有缺陷，超载的电流能产生火花和大的噪音。

4. 气压在55 kPa 到106 kPa，对应海拔为+5000 m到– 500 m。

更换

气体放电管是不可返修的产品，安全起见，建议采用同类型产品进行更换。

存贮

包装好的气体放电管应置于干燥、通风和无腐蚀的环境中。

安装位置

不要将气体放电管安装在人体可碰触到的位置。

机械应力

装配时不要采取敲击等暴力动作，以免产品失效。
