温度保险丝 (ATCO)
合金型 (Alloy Type) / 一次性动作 / Tf: (76 ~ 230) °C / Ir: (1 ~ 200) A / Ur: (125 ~ 800) VAC, (50 ~ 200) VDC / 39个系列
温度保险丝-合金型 Thermal-Link (ATCO) - Alloy Type是一种利用低熔点的易熔合金作为感温材料且一次性动作而不可复位的温度敏感元件。在正常工作情况下,易熔合金串接于两电极引脚之间, 当ATCO感受到异常发热并达到设定的熔断温度时,易熔合金熔化,并在助熔断剂的作用下快速收缩至引脚两端,从而断开电路。ATCO主要由易熔合金、助熔断剂、外壳、封口树脂、引线组成。ATCO产品广泛应用于电气设备的过温度保护。赛尔特公司 (SETsafe | SETfuse) 的ATCO产品结构分为轴向型,径向型;额定动作温度:(76 ~ 230) °C;额定电流:(1 ~ 200) A;额定电压:(250 ~ 800)VAC;安规认证包括:UL、cUL、TUV、VDE、PSE、KC、CCC ,符合RoHS & REACH。
直流温度保险丝 (DC-ATCO)
合金型 (Alloy Type) / 一次性动作 / Tf: (76 ~ 230) °C / Ir: (1 ~ 200) A / Ur: (48 ~ 850) VDC / 38个系列
直流温度保险丝-合金型Direct Current Thermal-Link Alloy Type(DC-ATCO)是一种利用低熔点合金(即热元件)受热达到设定熔断温度时熔断的特性来控制熔断电路的温度保险丝。直流温度保险丝-合金型(DC-ATCO)主要由电极片、外壳、低熔点合金(即热元件)、助熔断剂、熔丝、填充料和封口树脂组成。 直流温度保险丝-合金型(DC-ATCO)广泛应用于电气设备及电动汽车的过温保护。在正常工作情况下,低熔点合金(即热元件)串接于两电极引脚之间,当直流温度保险丝-合金型(DC-ATCO)感受到异常发热并达到设定的熔断温度时,低熔点合金(即热元件)熔化,并在助熔断剂的作用下快速收缩至引脚两端,从而断开电路。 赛尔特公司(SETsafe | SETfuse)的直流温度保险丝-合金型(DC-ATCO)分为轴向型和径向型两种结构,额定动作温度:(76 ~ 230)°C、额定电流:(1 ~ 200)A,额定电压:(24 ~ 850)VDC,安规认证包括:UL、cUL、CCC、CB,符合RoHS、REACH要求。
温度保险丝 (OTCO)
有机物型 (Organic-Type) / 一次性动作 / Tf: (72 ~ 263) °C / Ir: (10、15、16) A / Ur: 250 VAC / 5个系列
温度保险丝-有机物型 Thermal-Link (OTCO)-Organic Type 是一种以有机化合物作为感温材料且一次性动作而不可复位的温度敏感元件。在正常工作情况下,触点线与可动电极保持接触,电路处于导通状态, 当OTCO感受到异常发热并达到设定的熔断温度时,有机物型感温体熔化,可动电极在直簧的作用下与触点线脱离,从而断开电路。OTCO主要由金属外壳、弹簧、可动电极和感温体等组成。 OTCO产品广泛应用于电气设备的过温度保护。 赛尔特公司 (SETsafe | SETfuse) 的OTCO产品规格:额定动作温度从72 ℃到263 ℃;额定电流:10 A,15/16 A;安规认证包括:UL,cUL,VDE,CCC,KC,PSE,符合 RoHS 和 REACH 。
常开转常闭温度转换器 (TTO)
有机物型 (Organic-Type) / 一次性动作 / Tf: (73 ~ 217) °C / Ir: 1 A / Ur: 250 VAC / 1个系列
赛尔特公司(SETsafe | SETfuse )的有机物型常开转常闭温度转换器(TTO) 是一次性动作不可复位的装置。它主要由金属外壳、弹簧和感温体等组成。在正常情况下,固态的感温体热敏颗粒使触点线与圆片保持分离,电路处于断路状态。当感温体热敏颗粒感受到异常发热并达到预定的温度时,感温体熔化,圆片在弹簧的作用下与触点线接触,从而电路被接通。 赛尔特公司(SETsafe | SETfuse)有机物型常开转常闭温度转换器(TTO)R系列额定动作温度从73 ℃到217℃,额定电流/电压:1 A/250 VAC,符合 RoHS 和 REACH 环保法规。
2024年-2026年版本:
采购此版本产品,以此份数据参考。如已经交易产品是2021年-2023年版本,但想切换到2024年-2026年版本,请咨询相关销售人员。
ATCO F(Radial)_CHN_SETsafe & SETfuse.pdf
2021年-2023年版本:
采购此版本产品,以此份数据参考。
ATCO F(Radial)_CHN_SETsafe & SETfuse.pdf
PDF文件包含:技术参数、认证信息、包装、结构图、术语、型号说明、安装、使用环境条件、注意事项等信息。
点击链接跳转到样品需求页面:
https://www.setsafe.cn/Support/Sample-Request.html
或 邮件:sales@SETfuse.com
或 联系本页面 “客服”相关人员 。
或 联系赛尔特销售人员。
厦门赛尔特电子股份有限公司
Xiamen SET Electronics Co., Ltd.

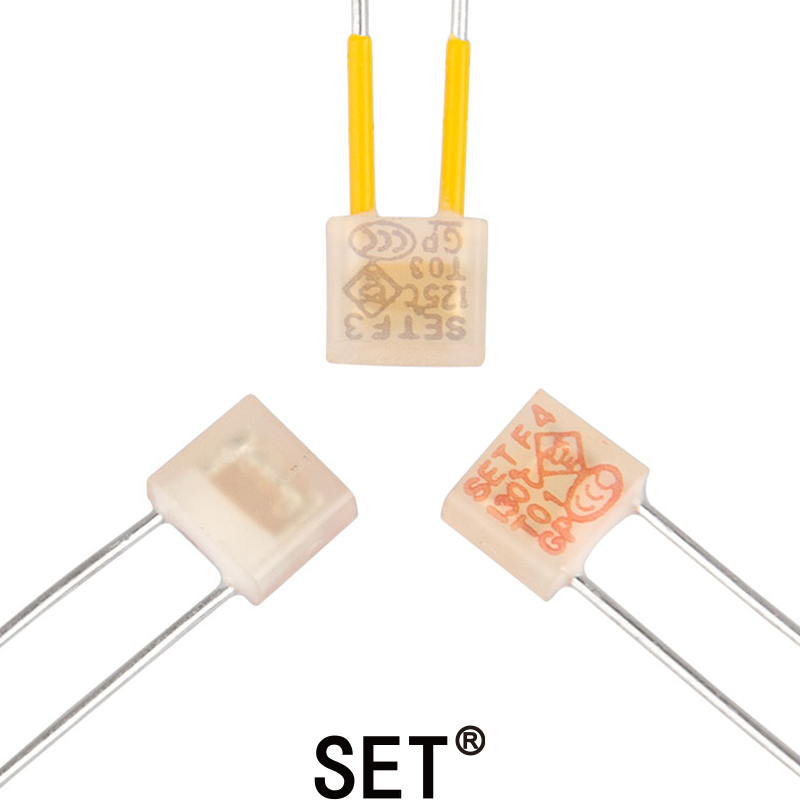

●透明塑料外壳
●一次性动作而不可复位
●动作温度精度高
● 满足RoHS & REACH要求
通孔(Through Hole)
径向(Radial)
全球化认证,全方位放心。
下面证书(PDF文件)只用于在网页浏览,证明该产品已获得认证。如需要完整版本证书,请联系:sales@SETfuse.com
UL (美国):
标准: UL 60691
证书号.: E214712
UL_ATCO_F0&F1&F2&F3&F4&F6&F7&F8&F13&F18_SETsafe & SETfuse.pdf
cUL(加拿大):
标准: CAN-CSA-E60691
证书号.: E214712
cUL_ATCO_F0&F1&F2&F3&F4&F6&F7&F8&F13&F18_SETsafe & SETfuse.pdf
TUV(德国):
标准: EN 60691
证书号.: R50161758
TUV_ATCO_F1&F2&F3&F4&F6&F7&F8&F13&F18_SETsafe & SETfuse.pdf
VDE(德国):
标准: EN 60691
证书号.: 40004041
VDE_ATCO_F1&F2&F3&F4&F7&F8_SETsafe & SETfuse.pdf
PSE(日本):
标准:J60691
证书号.: PSE16021063 / PSE16021064 / PSE16021065 / PSE16021066 / PSE16021067 / PSE16021068 / JET2121-32001-2021 / JET2121-32001-2022 / JET2121-32001-2023 / JET2121-32001-2024 / JET2121-32001-2025 / JET2121-32001-2026 / JET2121-32001-2027 / JET2121-32001-2028
PSE_ATCO_F_SETsafe & SETfuse.pdf.pdf
PSE_ATCO_≤80℃_Ir≤5A_F_SETsafe & SETfuse.pdf
PSE_ATCO_>80℃~≤100℃_Ir≤5A_F_SETsafe & SETfuse.pdf
PSE_ATCO_>100℃~≤120℃_Ir≤5A_F_SETsafe & SETfuse.pdf
PSE_ATCO_>120℃~≤140℃_Ir≤5A_F_SETsafe & SETfuse.pdf
PSE_ATCO_>140℃~160℃_Ir≤5A_F_SETsafe & SETfuse.pdf
PSE_ATCO_>180℃~≤200℃_Ir≤5A_F_SETsafe & SETfuse.pdf
PSE_ATCO_>200℃~≤220℃_Ir≤5A_F_SETsafe & SETfuse.pdf
PSE_ATCO_>220℃~≤240℃_Ir≤5A_F_SETsafe & SETfuse.pdf
KC(韩国):
标准: K60691
证书号.: SU05023-6002A / SU05023-6003B
KC_ATCO_F1&F2&F3&F4&F7&F8_SETsafe & SETfuse.pdf
CCC (中国):
标准: GB/T 9816
证书号.: 2020980205000190
● 其它温度
● 引线长度
● 编带包装
● 绝缘引线
● 镀锡铜线或CP线
对于产品质量,我们的目标是行业领先!我们通过以下流程确保产品质量达到预期目标。
质量方针
设计
高可靠性的设计、严苛的验证与批量试产确保能量产的质量水平。
供应商选择与来料控制
合格的原材料、获得质量管理体系(ISO9001、IATF16949)认证的制造商。
来料质量检查 IQC(尺寸、功能、外观抽样检测、RoHS、REACH 测试或供应商检测报告确认)。
生产过程
生产过程在线检查和测试(功能100%测试)。
过程质量控制 IPQC(尺寸、功能、外观抽样检测)。
成品与可靠性
成品质量控制FQC(尺寸、功能、外观、RoHS、REACH抽样检测)。
可靠性测试(抽样测试)。
出货
出货质量控制 OQC(包装、标签、数量检验)。
客户特殊要求100%确认。
机构与体系
机构安规认证年度、季度监督审核。
质量管理体系(德国TUV认证,颁发证书并年度监督审核)。
SET
温度保险丝-合金型Thermal-Link (ATCO) - Alloy Type是一种利用低熔点的易熔合金作为感温材料且一次性动作而不可复位的温度敏感元件。在正常工作情况下,易熔合金串接于两电极引脚之间, 当ATCO感受到异常发热并达到设定的熔断温度时,易熔合金熔化,并在助熔断剂的作用下快速收缩至引脚两端,从而断开电路。ATCO主要由易熔合金、助熔断剂、外壳、封口树脂、引线组成。
ATCO产品广泛应用于电气设备的过温度保护。
赛尔特公司 (SETsafe | SETfuse) 的ATCO产品结构分为轴向型,径向型;额定动作温度:(76 ~ 230) °C;额定电流:(1 ~ 200) A;额定电压:(250 ~ 800)VAC;安规认证包括:UL、cUL、TUV、VDE、PSE、KC、CCC ,符合RoHS & REACH。
F 系列
赛尔特 (SETsafe | SETfuse)2000年成立于中国厦门市。主要产品是:“设计、制造、销售电路控制及安全保护元器件,提供电路安全解决方案”。产品畅销40多个国家和地区,主要客户分布于新能源、储能、通信、防雷器、电源、照明、家电、移动设备、等领域,其中包含多家世界500强企业。产品取得CCC、CQC、UL、cUL、cULus、VDE、TUV、PSE、KC、CE等认证(以实际证书为准 ),满足RoHS、REACH要求。
