热保护型压敏电阻（TFMOV）是压敏电阻与热保护脱离部件的组合。压敏电阻存在老化特性，热保护型压敏电阻能够在压敏电阻（MOV）劣化或失效时，通过热保护部件的动作将压敏电阻从主回路中脱离。常用于光伏逆变器，通信设备，机房电源等对可靠性和耐候性要求高的场所。

V_N

标称压敏电压

在特定持续时间的脉冲电流下测得压敏电阻两端的电压。  ---- IEC 61051-1

8/20 μs

8/20 冲击电流

波前时间为8μs，半峰时间为20μs的冲击电流。  ---- IEC 61643-11

1.2/50 μs

1.2/50 冲击电压

波前时间为1.2μs，半峰时间为50μs的冲击电压。  ---- IEC 61643-11

U_c

最大持续工作电压

可连续地施加在SPD上的最大交流电压有效值。  ---- IEC 61643-11

I_n

标称放电电流

流过SPD具有8/20波形电流的峰值。  ---- IEC61643-11

I_imp

Ⅰ类试验的冲击放电电流

I_imp由三个参数来定义：电流峰值 I_peak 、电荷量 Q 和比能量 W/R。  ---- IEC 61643-11

V_C

钳位电压

在标准大气压环境下，压敏电阻流过8/20等级冲击电流时，压敏电阻两端呈现的电压峰值。   ----IEC 61051-1

I_max

最大放电电流

根据制造商制定的规格，允许流过SPD的8/20波形电流最大值。I_max 等于或大于I_n 。  ---- IEC 61643-11

C_V

电容量

特定频率和电压下压敏电阻两端测得的电容量。  ---- IEC 61643-331

U_p

电压保护水平

施加规定梯度的冲击电压和规定幅度及波形的冲击电流，在SPD两端之间预期出现的最大电压。  ---- IEC 61643-11

SCCR

额定短路电流

交流电路短路时，SPD在制造商规定的电压下能承受的最大电流有效值。  ---- UL 1449

TCO

热熔断体

装有温感元件的不可复位器件，当它暴露在高于设定温度达到一定时间就会将电路断开。  ---- IEC 60691

ATCO

合金热熔断体

温感元件由合金材料制作的热熔断体。

通孔（Through Hole）

焊接引脚（Solder Pin）

● 通信设备

● 组串逆变器

● 交直流电源

● 不间断电源（UPS）

● 电涌保护器（SPD）

● 电表

● 电源分配单元（PDU）

光伏发电系统电涌保护方案

光伏发电系统电涌保护方案_V2.0_2022.3.18_赛尔特 SETsafe & SETfuse.pdf

产品结构，原理，应用视频

光伏发电系统电涌保护方案_V2.0_2022.3.18_赛尔特 SETsafe & SETfuse

赛尔特质量方针

提供业界领先的产品

设计

高可靠性的设计、严苛的验证与批量试产确保能量产的质量水平。

原材料供应商

选择关键原材料：必须来自具有质量管理体系（ISO9001、IATF16949）认证的制造商。

年度或季度审核供应商。

来料质量检查（IQC）

AQL(MIL-STD-105E，GB/T2828.1-2012)，尺寸、功能、外观检验、RoHS、REACH 测试或供应商检测报告确认。

文件

根据材料技术指标、设计数据、质量要求，为每种原材料制定相应的《进料检验规范》，文件编号（01-QA-06-xxx）。

测试设备和工具

投影仪、工具显微镜、数显卡尺、盐雾试验机、万能材料试验机、光谱分析仪等。

生产、工艺

在线检验和测试（功能100%自动测试）。

文件

产品制造工艺流程图；

失效模式及后果分析 (FMEA)；

品质控制计划 (QCFC)；

标准检验程序 (SIP)；

作业指导（WI）等。

在线测试和检验

静态三参数检测系统；

电阻测试系统（100%测试）；

100%视觉影像检测等。

过程质量控制（IPQC）巡检

外观检验、尺寸、功能抽检等。

成品质量控制（FQC）抽检

AQL(MIL-STD-105E，GB/T2828.1-2012)，外观检验、尺寸、功能抽检、RoHS & REACH 抽检。

可靠性测试

试验规范 (01-TE-01-xxx)，包括外观要求、电气性能、环境测试、机械性能、材料性能和焊接性能等29项，例如：

电压保护水平测试；

动作负载测试；

拉力测试；

可焊性测试等。

出货质量控制（OQC）

AQL(MIL-STD-105E，GB/T2828.1-2012)，包装、标签、数量检验；

客户特殊要求100%确认。

机构

机构认证年度、季度监督审核。

管理系统

ISO9001（德国TUV批准并颁发证书，年度监督审核）；

ISO14001、ISO45001等（年度监督审核）。

点击查看证书

环境

符合 RoHS、REACH要求。

使用方法

1. 交流频率在47 Hz和63 Hz之间。

2. 持续施加在热保护型压敏电阻上的电压不应超过其最大连续工作电压Uc。

3. 工作气压在80 kPa 到106 kPa，对应工作海拔为+2000 m至- 500 m。

4. 通电情况下请勿直接触碰本体或引脚，防止触电。

5. 请不要用酮类、酯类、苯类、卤代烃等极性溶剂清洗本产品，以免破坏产品的封装层。

6. 应用本产品的设备必须有可靠的接地线与大地相连。

更换

基于安全原因，热保护型压敏电阻是不可修复的产品，替换时应使用同类别同型号的产品。

存贮

热保护型压敏电阻的贮存应避免高温、高湿、日光直射和腐蚀性气体的场合，避免影响引脚可焊性，产品购入后请于1年内使用完。

安装位置

勿将热保护型压敏电阻安装在可能经常出现剧烈振动的地方。

机械应力

装配时应避免出现如敲击等作业方式，避免造成产品出现机械损伤。

赛尔特 (SETsafe | SETfuse)

SET

Thermal Fuse & MOV (TFMOV)_Ad_CHN&ENG_SETsafe&SETfuse.pdf

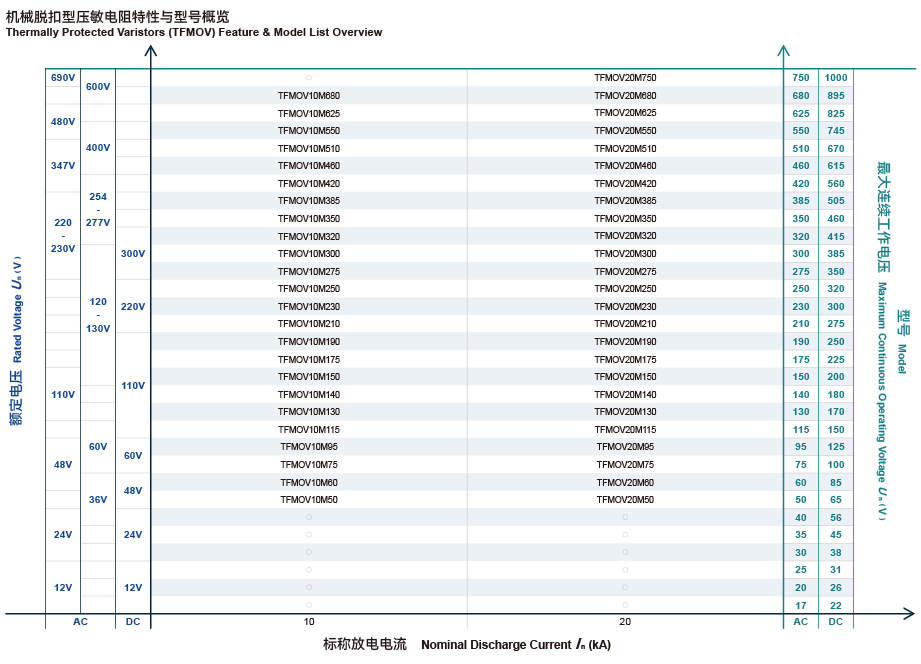

机械脱扣型压敏电阻 (TFMOV) 产品目录
