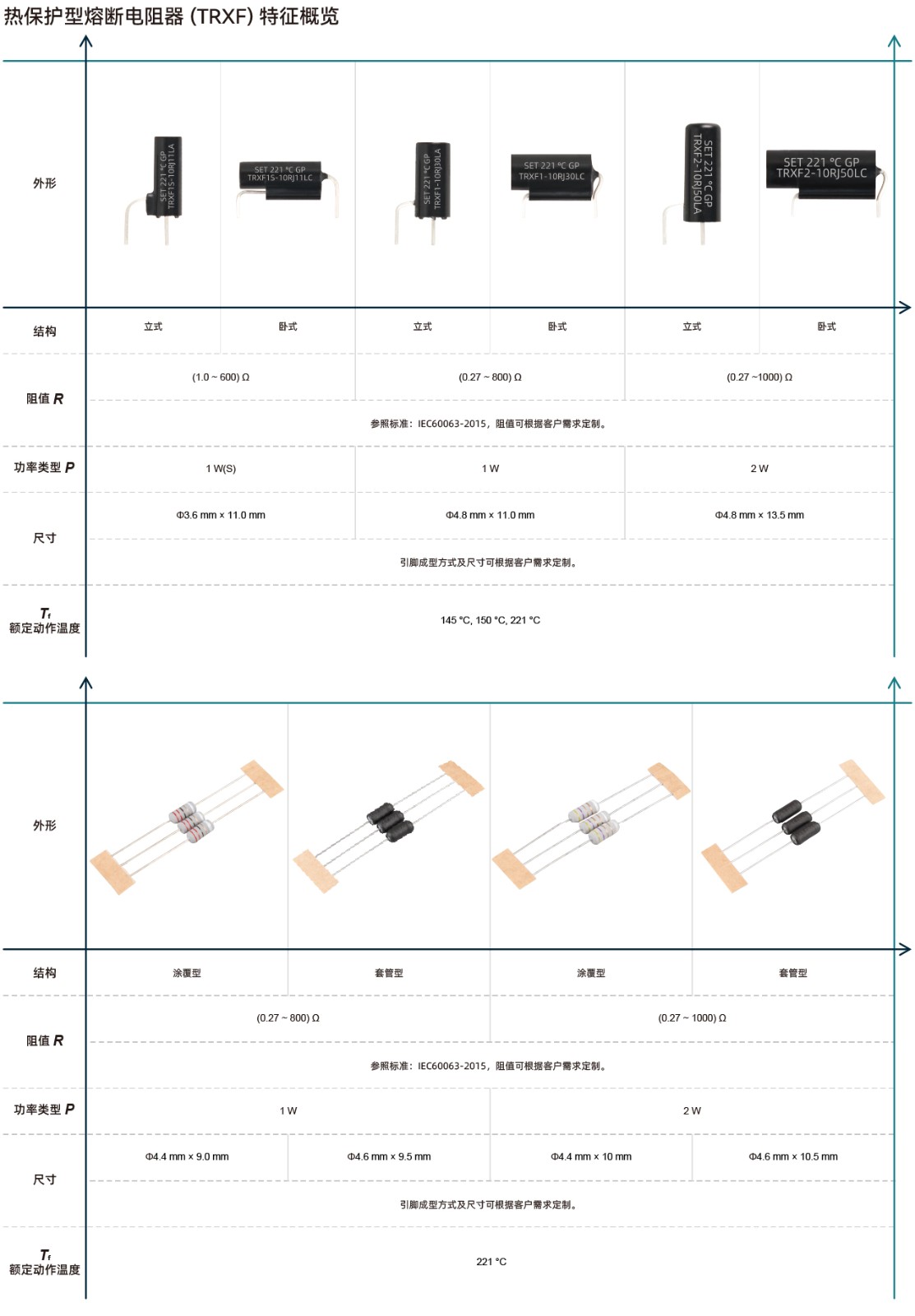

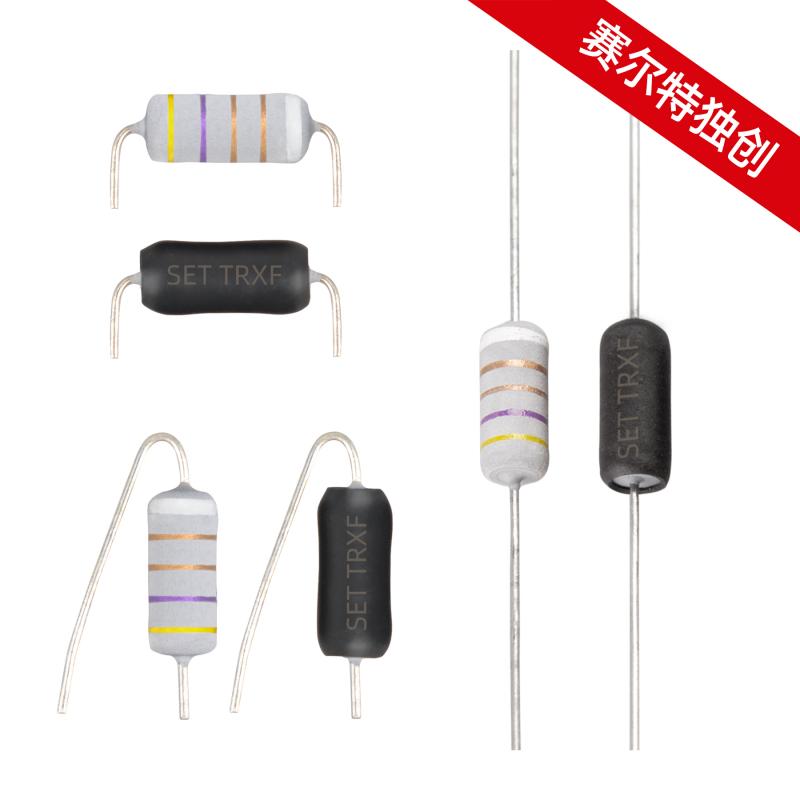

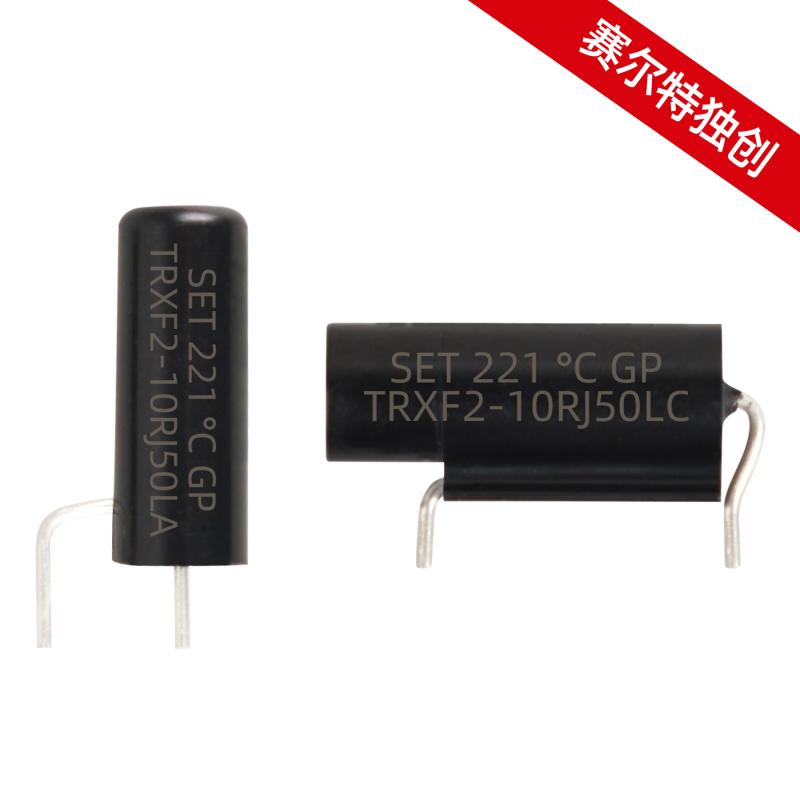

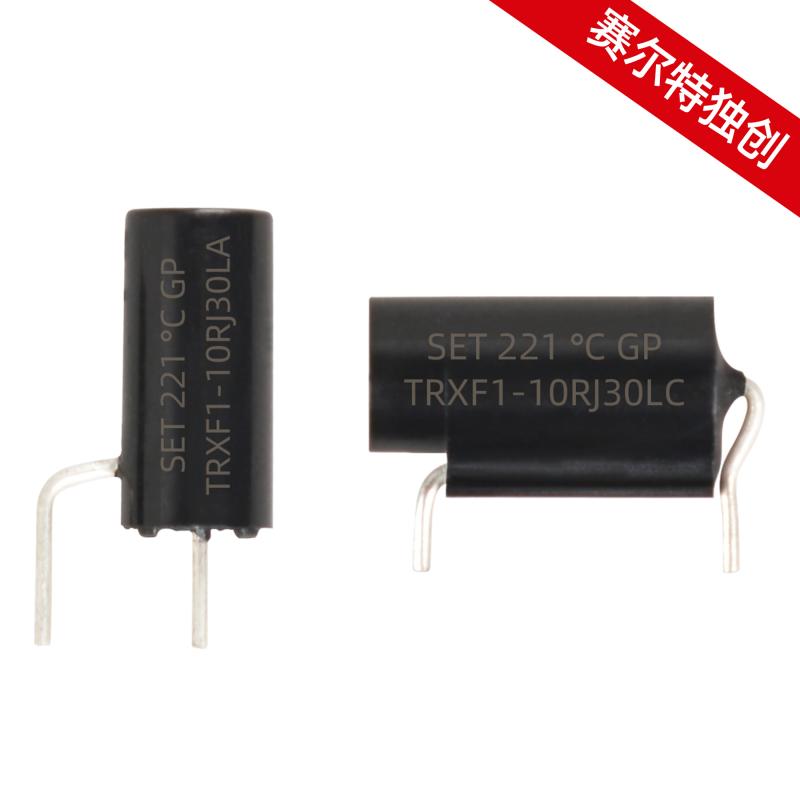

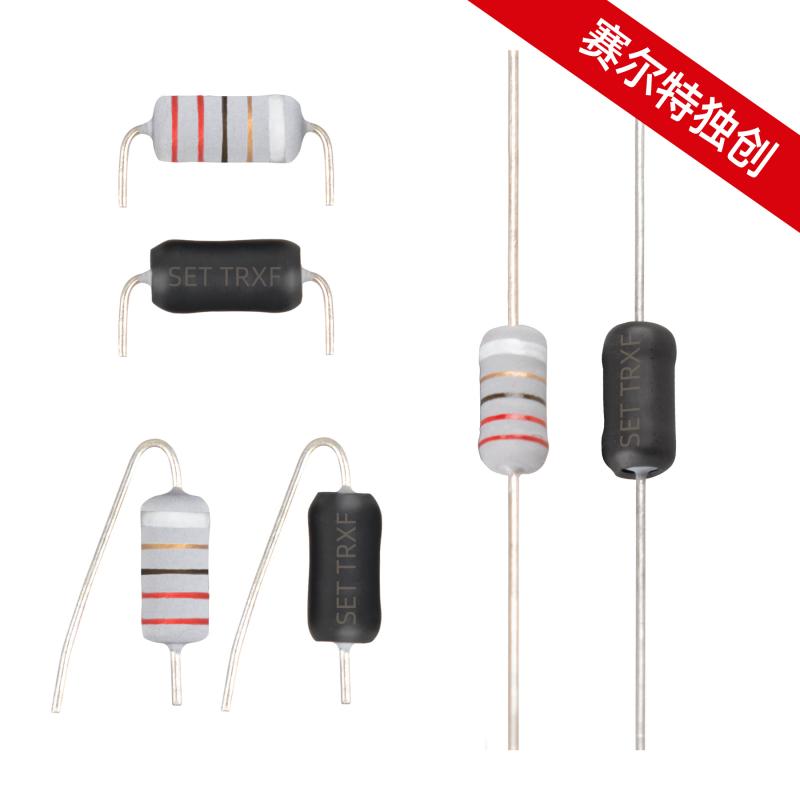

热保护型熔断电阻器（TRXF）是一种同时具有过温，过流保护功能的功率型电阻器。该产品是将合金型温度保险丝(ATCO)内置于线绕熔断电阻器(RXF)之中，并形成串联连接。

赛尔特公司（SETsafe | SETfuse）热保护型熔断电阻器（TRXF）不仅具有与普通线绕熔断电阻器相同的小尺寸和大故障电流保护功能，还可有效解决普通线绕熔断电阻器在小故障电流下所产生异常持续高温的安全隐患。

RXF

线绕熔断电阻器

电阻丝绕在瓷基体上再经过绝缘封装处理而成的功率型电阻器。当通过电流超过预定值时，能在预定的时间切断电流。线绕熔断电阻器为一次性熔断元件，不可恢复。

ATCO

合金型温度保险丝

合金型温度保险丝，由易熔合金作为感温部件的热熔断体。

T_f

额定动作温度

在仅通以不超过10 mA的探测电流的条件下，测得的使热熔断体导电状态改变的温度。

允许偏差: T_f °C (GB/T 9816, EN 60691, K60691)

允许偏差: T_f ± 7 °C (J60691)

Fusing Temp.

实测熔断温度

置于油池中，通10 mA以下的负载电流，每分钟升温0.5 °C ~ 1 °C，测断开温度。

I_N

额定电流

U_N

额定电压

用标称阻值和额定功耗乘积的平方根计算出来的直流电压或交流电压有效值。

P₀

实际功率

在允许的工作温度范围内，TRXF可使用的最大功率 。

R

标称阻值

电阻器设计所确定的，通常在电阻器上标出的阻值。

TCR

电阻温度系数

两个规定温度之间的阻值相对变化除以产生这个变化的温度之差。

通孔（Through Hole）

轴向（Axial）、径向（Radial）

●  电源

●  通用照明

●  插座

●  个人护理电器

●  智能家居

●  安防

产品结构，原理，应用视频观赏

赛尔特质量方针

提供业界领先的产品

设计

高可靠性的设计、严苛的验证与批量试产确保能量产的质量水平。

原材料供应商

选择关键原材料：必须来自具有质量管理体系（ISO9001、IATF16949）认证的制造商。

年度或季度审核供应商。

来料质量检查（IQC）

AQL(MIL-STD-105E，GB/T2828.1-2012)，尺寸、功能、外观检验、RoHS 和 REACH 测试或供应商检测报告确认。

文件

根据材料技术指标、设计数据、质量要求，为每种原材料制定相应的《进料检验规范》，文件编号（01-QA-06-xxx）。

测试设备和工具

投影仪、电阻仪、工具显微镜、盐雾试验机、万能材料试验机、光谱分析仪等。

生产、工艺

在线检验和测试（功能100%自动测试）。

文件

产品制造工艺流程图；

失效模式及后果分析 (FMEA)；

品质控制计划 (QCFC)；

标准检验程序 (SIP)；

作业指导（WI）等。

在线测试和检验

电阻测试系统（100%自动测试）；

100%目视检查等。

过程质量控制（IPQC）巡检

外观检验、尺寸、功能抽检等。

成品质量控制（FQC）抽检

AQL(MIL-STD-105E，GB/T2828.1-2012)，外观检验、尺寸、功能抽检、RoHS & REACH 抽检。

可靠性测试

试验规范 (01-TE-01-3003-001)，包括外观要求、电气性能、机械性能、焊接性能、环境测试和寿命测试等26项，例如：

绝缘电阻测试；

耐压试验；

浪涌测试等。

出货质量控制（OQC）

AQL(MIL-STD-105E，GB/T2828.1-2012)，包装、标签、数量检验。

机构

机构认证年度、季度监督审核。

管理系统

ISO9001（德国TUV批准并颁发证书，年度监督审核）；

ISO14001、ISO45001等（年度监督审核）。

点击查看证书

环境

符合 RoHS、REACH要求。

冷电阻测试

1. 当产品电阻温度系数≥350 (10-6/°C)，对产品进行电阻测试时，需要用电阻温度系数将阻值修正至基准温度25 °C所对应的电阻值。

2. 采用四端测试法。

更换

热保护型熔断电阻器是不可修复的产品，基于安全原因，替换时应使用同类别同型号的产品。

使用方法

1. 通电情况下请勿用人体直接触碰电阻器本体或引脚，防止烫伤或触电。

2. 气压在80 kPa 到 106 kPa，对应海拔为2000 m 到 -500 m。

贮存

1. 将线绕熔断电阻器放置在温度10 °C 至 30 °C ，相对湿度30% 至 75%的条件下保存。

2. 线绕熔断电阻器的贮存应避免高温、高湿、日光直射及腐蚀性气体的场合，避免影响引脚的可焊性，产品购入后请于1年内使用完毕。

焊接参数

波峰焊参数（仅供参考）

波峰焊参数仅供参考，在TRXF实际应用前，推荐进行相关验证。

推荐的手工焊参数
